Calibrarea unui masator de wafer semi-auto este un proces crucial care asigură că mașina funcționează la performanța sa optimă, ceea ce duce la o producție de semiconductor de înaltă calitate. În calitate de furnizor de montare semi-automate, am înțeles semnificația calibrării exacte în menținerea preciziei și eficienței în procesul de fabricație. În acest blog, vă voi ghida prin procesul pas cu pas de calibrare a unui motor de wafer semi-auto, oferind informații și sfaturi valoroase pe parcurs.
Înțelegerea montajului de placă semi-auto
Înainte de a vă scufunda în procesul de calibrare, este esențial să înțelegeți de bază despre ceea ce este un masator de wafer semi-auto și cum funcționează. Un motor de wafer semi-auto este o mașină folosită în industria semiconductorilor pentru a alege și a plasa napolitane pe substraturi cu o precizie ridicată. Combină procese manuale și automatizate, permițând operatorilor să controleze anumite aspecte ale operației, în timp ce mașina gestionează sarcinile repetitive și precise.
Componentele cheie ale unui masator de wafer semi-auto includ un cap de pick-and-loc, un sistem de viziune, un suport pentru substrat și un panou de control. Capul de pick-and-loc este responsabil de ridicarea napolitanelor de la un transportator de wafer și de plasarea lor pe substrat. Sistemul de viziune este utilizat pentru a alinia cu exactitate napolitarii și substratul, asigurând plasarea corectă. Suportul substratului asigură substratul în loc în timpul procesului de montare, iar panoul de control permite operatorului să regleze setările și parametrii mașinii.
Verificări de pre-calibrare
Înainte de a începe procesul de calibrare, este important să efectuați o serie de verificări de pre-calibrare pentru a vă asigura că mașina este în stare bună de lucru. Aceste verificări includ:
- Inspecție vizuală:Verificați mașina pentru orice deteriorare vizibilă sau semne de uzură. Verificați capul de pick-and-loc, sistemul de viziune, suportul substratului și panoul de control pentru orice piese libere sau deteriorate.
- Curățare:Curățați complet mașina pentru a îndepărta orice praf, resturi sau contaminanți care pot afecta performanța acesteia. Acordați o atenție deosebită capului de pick-and-loc, sistemului de viziune și titularului substratului.
- Alimentare electrică:Asigurați -vă că mașina este conectată la o sursă de alimentare stabilă și că întrerupătorul de alimentare este pornit. Verificați tensiunea și evaluările curente pentru a vă asigura că se află în specificațiile mașinii.
- Actualizare software:Verificați dacă există actualizări software disponibile pentru mașină. Actualizarea software -ului poate îmbunătăți performanța și funcționalitatea mașinii.
Proces de calibrare
Odată ce verificările de pre-calibrare sunt finalizate, puteți continua cu procesul de calibrare. Următorii pași conturează procesul de calibrare generală pentru o motocicletă semi-automată:
Pasul 1: Nivelarea mașinii
Primul pas în procesul de calibrare este de a nivela mașina. O mașină de nivel asigură că capul de preluare și loc se mișcă cu exactitate și că napolitane sunt plasate pe substrat cu orientarea corectă. Pentru a nivela mașina, urmați acești pași:
- Folosiți un nivel de spirit:Puneți un nivel de spirit pe baza mașinii sau suprafața de lucru. Reglați picioarele de nivelare ale mașinii până când nivelul spiritului indică faptul că mașina este la nivel.
- Verificați alinierea mașinii:Utilizați un instrument de aliniere cu laser sau un ecartament de precizie pentru a verifica alinierea capului de pick-and-loc și a titularului substratului. Reglați alinierea după cum este necesar pentru a vă asigura că mașina este aliniată corespunzător.
Pasul 2: Calibrarea sistemului de viziune
Sistemul de viziune este o componentă critică a montajului semi-auto, deoarece este responsabil pentru alinierea cu exactitate a napolitanelor și a substratului. Pentru a calibra sistemul de viziune, urmați acești pași:
- Montați o țintă de calibrare:Montați o țintă de calibrare pe suportul substratului. Ținta de calibrare ar trebui să aibă un model sau caracteristici cunoscute care pot fi utilizate pentru a calibra sistemul de viziune.
- Reglați setările camerei:Reglați setările camerei, cum ar fi focalizarea, expunerea și câștigul, pentru a vă asigura că ținta de calibrare este clar vizibilă în viziunea camerei.
- Efectuați o procedură de calibrare:Utilizați software -ul mașinii pentru a efectua o procedură de calibrare. Procedura de calibrare implică de obicei mutarea capului de preluare și loc în diferite poziții pe ținta de calibrare și captarea imaginilor țintei. Software -ul analizează apoi imaginile pentru a determina poziția și orientarea țintei și ajustează în consecință sistemul de viziune.
Pasul 3: Calibrarea capului Pick-and-Place
Capul de pick-and-loc este responsabil de ridicarea napolitanei de la transportatorul de wafer și de plasarea lor pe substrat. Pentru a calibra capul de pick-and-loc, urmați acești pași:
- Montați o placă de testare:Montați o placă de testare pe transportatorul de placă. Plăcătorul de testare ar trebui să aibă aceeași dimensiune și formă ca și napolitane reale care vor fi utilizate în producție.
- Reglați setările capului de pick-and-loc:Reglați setările capului de pick-and-loc, cum ar fi forța de preluare, forța de plasare și înălțimea de ridicare, pentru a vă asigura că placa de testare este ridicată și plasată cu exactitate.
- Efectuați un test de pick-and-loc:Utilizați software-ul mașinii pentru a efectua un test de pick-and-loc. Testul de pick-and-loc implică, de obicei, mutarea capului de pick-and-loc la placa de testare, ridicarea plafonului și plasarea acestuia pe substrat. Apoi, software-ul analizează rezultatele testului pentru a determina dacă capul de pick-and-loc este calibrat corect.
Pasul 4: Calibrarea suportului substratului
Titularul substratului este responsabil pentru asigurarea substratului în loc în timpul procesului de montare. Pentru a calibra titularul substratului, urmați acești pași:
- Montați un substrat de testare:Montați un substrat de testare pe suportul substratului. Substratul de testare ar trebui să aibă aceeași dimensiune și formă ca substraturile reale care vor fi utilizate în producție.
- Reglați setările suportului substratului:Reglați setările suportului de substrat, cum ar fi forța de prindere și pinii de aliniere, pentru a vă asigura că substratul de testare este menținut în siguranță în vigoare și că acesta este aliniat corespunzător cu capul de pick-and-loc.
- Efectuați un test de suport pentru substrat:Utilizați software -ul mașinii pentru a efectua un test de suport pentru substrat. Testul suportului substratului implică de obicei mutarea capului de pick-and-loc către substratul de testare, plasarea unei placi pe substrat, apoi verificând dacă placa este plasată cu exactitate și dacă substratul este menținut în siguranță în loc.
Pasul 5: verificări finale și verificare
Odată ce procesul de calibrare este finalizat, este important să efectuați o serie de verificări finale și verificare pentru a vă asigura că mașina este calibrată corect și că funcționează la performanța sa optimă. Aceste verificări includ:
- Inspecție vizuală:Verificați mașina pentru orice semne vizibile de aliniere necorespunzătoare sau deteriorare. Verificați capul de pick-and-loc, sistemul de viziune, suportul substratului și panoul de control pentru orice piese libere sau deteriorate.
- Testarea performanței:Efectuați o serie de teste de performanță pentru a verifica dacă mașina funcționează la performanța sa optimă. Aceste teste pot include teste de precizie de pick-and-loc, teste de repetabilitate pentru plasare și teste de transfer.
- Jurnal de date și analiză:Logați datele de calibrare și rezultatele testului de performanță pentru referințe viitoare. Analizați datele pentru a identifica orice tendințe sau probleme care ar putea fi abordate.
Sfaturi pentru calibrarea cu succes
Iată câteva sfaturi care să vă ajute să obțineți calibrarea cu succes a montajului dvs. de placă semi-auto:
- Urmați instrucțiunile producătorului:Urmați întotdeauna instrucțiunile și orientările producătorului atunci când calibrați mașina. Instrucțiunile producătorului oferă informații detaliate despre procesul de calibrare și setările și parametrii recomandate.
- Utilizați instrumente de calibrare de înaltă calitate:Utilizați instrumente de calibrare de înaltă calitate, cum ar fi nivelurile spiritului, instrumentele de aliniere cu laser și indicatoarele de precizie, pentru a asigura calibrarea precisă. Instrumentele de calibrare de calitate scăzută pot oferi lecturi inexacte, ceea ce duce la o calibrare necorespunzătoare.
- Efectuați calibrarea regulată:Efectuați calibrarea regulată a mașinii pentru a vă asigura că își menține precizia și performanța în timp. Frecvența calibrării depinde de utilizarea mașinii și de recomandările producătorului.
- Antrenează -ți operatorii:Antrenează -ți operatorii în procesul de calibrare și utilizarea corectă a mașinii. Operatorii care sunt instruiți în procesul de calibrare au mai multe șanse să efectueze calibrarea corectă și să identifice orice probleme sau probleme care pot apărea.
Concluzie
Calibrarea unui motor de wafer semi-auto este un proces critic care asigură că mașina funcționează la performanța sa optimă, ceea ce duce la o producție de semiconductor de înaltă calitate. Urmărind pașii descriși în acest blog și implementarea sfaturilor oferite, puteți obține calibrarea cu succes a mutării dvs. de wafer semi-auto și îmbunătăți eficiența și exactitatea procesului dvs. de fabricație a semiconductorilor.

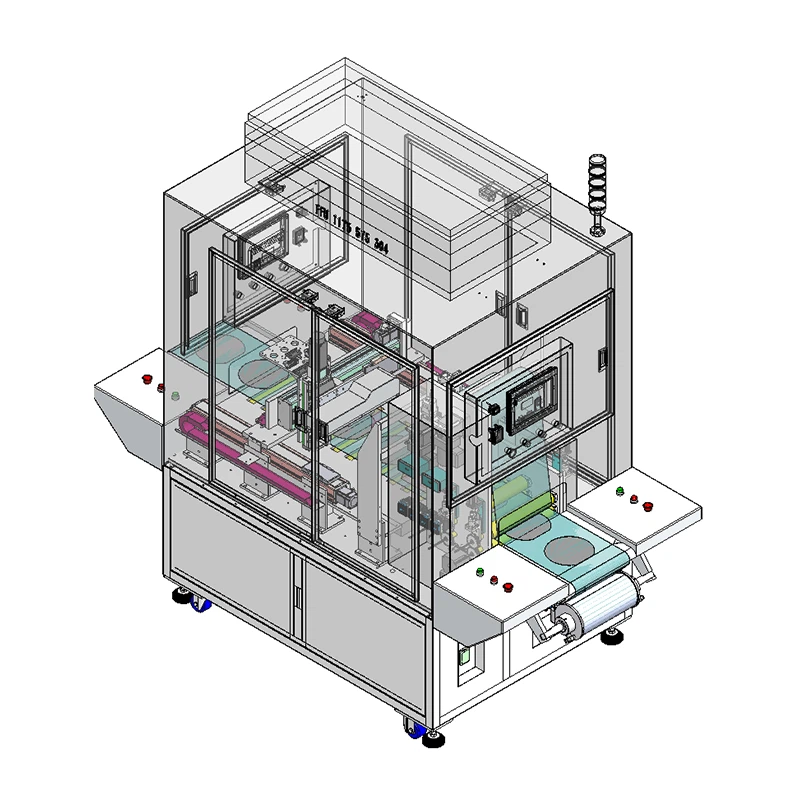

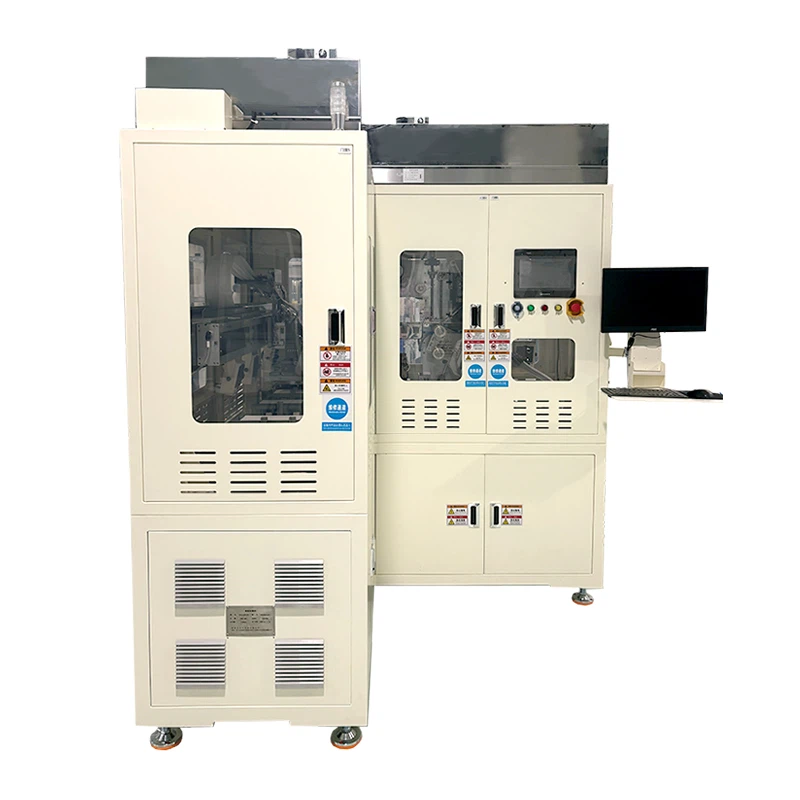

Dacă sunteți interesat să cumpărați unMounter Semi Auto Wafer, oferim și alte produse conexe, cum ar fiMașină de înregistrare a benzilor semi -autoșiMașină de înregistrare a cadrului cu plumb automat. Echipa noastră de experți este întotdeauna gata să vă ajute cu orice întrebări sau probleme pe care le puteți avea. Contactați -ne astăzi pentru a discuta cerințele dvs. și pentru a explora modul în care produsele noastre vă pot satisface nevoile.
